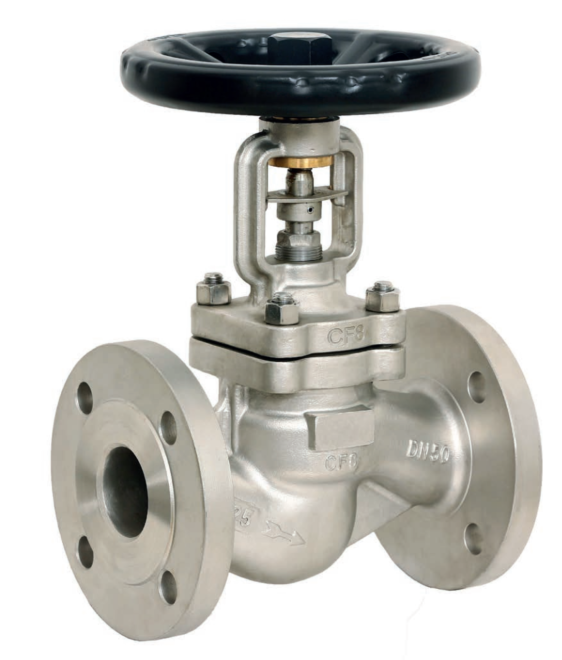

Запорные клапаны с сильфонным уплотнением
ОСНОВНЫЕ ПАРАМЕТРЫ
- PN16/40/63 DN15 – DN400
- Корпус: ковкий чугун, сталь, нержавеющая сталь
- Тип присоединения: фланцевое
- Температура: -60ºС … +450ºС
- Сильфонное уплотнение, дополнительное сальниковое уплотнение
- Затвор со скошенной поверхностью
- Класс герметичности 1 DIN 3230 (соответствие класс А EN-12266)
- Опция: Затвор с функцией обратного клапана, с мягким уплотнением, регулирующий.
- Основные среды: пар, воздух, газы и технические пары, жидкости
Запорные клапаны с сильфонным уплотнением самый популярный продукт, для паро-конденсатных, термомаслянных систем промышленных предприятий. Клапаны с сильфонным уплотнением обеспечивают герметичное перекрытие жидких и газообразных сред как стандартных параметров, так и сред с высокой температурой и давлением.
Сильфонные клапаны особенно актуальны в тех случаях, когда необходимо надежное перекрытие опасных сред, утечка которых недопустима.
Также клапаны с сильфонным уплотнением активно применяются в системах распределения пара и конденсата, где утечка пара через уплотнение штока приводит к перерасходу энергоносителя.
Сильфонные клапана имеют 2 модификации пары седло/плунжер:
- Стандартная модификация, как у большинства производителей с плоским плунжером
- Модификация плунжера со скошенной посадочной поверхностью, что обеспечивает лучшую плотность закрытия клапана во время всего срока службы. Седло выполняет эффект ножа, срезая отложения на плунжере при закрытии.
В обоих модификациях уплотнение штока сильфонного клапана имеет аварийное графитовое уплотнение, обеспечивающее герметичность штока при повреждении сильфона.
Компания НЕОТЕК предлагает клапаны с сильфонным уплотнением аналогичные производителям:
- Спиракс Сарко Инжиниринг (Spirax Sarco)
- Адка (ADCA)
- Гестра (Gestra)
- Ари-Арматурен (ARI-ARMATUREN)
- Клингер (Klinger)
- Пносан (PNOSAN, Nordsteam)
- Линдвайт (Lind Weit)
