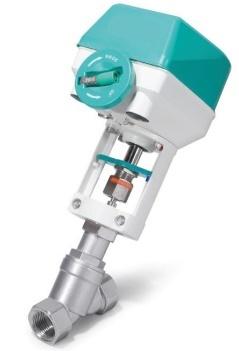

Угловые регулирующие клапаны с пневмоприводом и электроприводом
ОСНОВНЫЕ ПАРАМЕТРЫ
• PN16 DN15 – DN80
• Корпус: нержавеющая сталь CF8M/CF8
• Привод: нержавеющая сталь, алюминий
• Уплотнение седла PTFE
• Тип присоединения: внутренняя резьба BSP, BSPT, NPT, под приварку, фланцевый, tri-clamp
• Давление приводной среды 4-7 бари
• Рабочая температура среды:
-10°С...+180°C (PTFE normal temperature type)
+25°С...+220°C (PTFE high temperature type)
• Функция безопасности: нормально закрытый, нормально открытый
• Регулировочная характеристика: линейная, равнопроцентная, быстрого открытия
• Размер привода 50mm, 63mm, 90mm, 125mm
• Основные среды: вода, спирт, масло, топливо, пар, нейтральный газ или жидкость, органический растворитель, кислота и щелочь
• Класс герметичности DIN EN 12266 Class A
• РСерия 105 - с пневмоприводом
• Серия 106 - с электроприводомЭлектропневматический позиционер:
• Потребляемая мощность:<5 Вт
• Напряжение питания: 24VDC
• Управляющий сигнал: 0/4-20мА, 0-10V
• Обратная связь: 0/4-20мА, 0-10V
• Защита: IP65
• Взрывозащита: Ex nA IIC T4Электропривод:
• Напряжение питания: 220 VAC или 24VDC
• Управляющий сигнал: 4-20мА, 0-10V
• Защита: IP54
Регулирующий клапан является основной составляющей систем управления технологическим процессом промышленных предприятий. Регулирующий клапан — это исполнительный орган и им необходимо управлять. Для управления клапаном и точного позиционирования клапана по заданию от системы управления, регулирующие клапаны оснащаются мембранными или поршневыми пневмоприводами, а также электроприводами.
В мембранных пневмоприводах элементом, изменяющим положение штока, является мембрана, в поршневых соответственно поршень, на которые с одной из сторон действует давление сжатого воздуха.
Мембранные или поршневые пневмоприводы могут поставляться как нормально открытые (при пропадании давления сжатого воздуха шток поднимается в крайнее верхнее положение), так и нормально закрытые (при пропадании давления воздуха штока опускается в крайнее нижнее положение).
За возврат штока в крайнее положение отвечают пружины, которые располагаются с другой стороны мембраны или поршня.
Компания НЕОТЕК поставляет различные варианты пневмоприводов, отличающихся развиваемым усилием. В зависимости от необходимого усилия приводы имеют разные площади мембран или поршня и количество, усилие пружин. Зная максимальный перепад давления на клапане и давление сжатого воздуха можно подобрать наиболее оптимальный привод, обеспечивающий заданные параметры регулирования.
Ввиду того, что пневмопривод обладает гистерезисом, т.е. при росте и снижении управляющего давления на одну и туже величину ход штока клапана не одинаковый, для точного позиционирования штока клапана, в случае применения его в качестве регулирующего, необходимо применение позиционера.
Позиционер представляет собой электропневматический или пневмо-пневматический преобразователь, связанный со штоком клапана. Это устройство создает давление воздуха необходимое для того, чтобы привести шток клапана в заданное положение. Таким образом исключается явление гистерезиса и повышается точность позиционирования штока клапана.
Компания НЕОТЕК может оборудовать клапан с пневмоприводом позиционерами любых производителей в соответствии с предпочтениями или стандартами заказчика.
В электроприводе вращательное движение двигателя привода преобразуется в поступательное движение штока клапана за счет редуктора. Компания НЕОТЕК оснащает регулирующие клапана различными вариантами электроприводов.
Компания НЕОТЕК предлагает отсечные угловые клапаны аналогичные производителям:
• Спиракс Сарко Инжиниринг (Spirax Sarco)
• Бюркерт (Bürkert)
• Аско (ASCO)
• ГСР (GSR Ventiltechnik)
